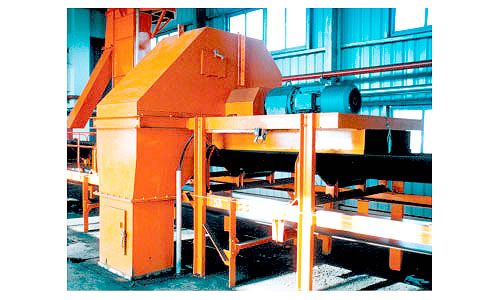

XWPC型皮带采样装置

       经过广泛的研究和不断的改进，科利达科技的XWPC型刮板式皮带采样装置通过严格的现场测试，满足美国阿ASTM D-2234条款的要求。所有上达科技采样设备的部件和技术服务可快速地从公司获得。

   　科利达/梅里克测控设计和制造的XWPC型采样机是煤炭、石灰石、沙石、碎石、金属和非金属矿石理想的采样设备。它安装方便，易于改造以满足现有的散状物料输送系统。多年的工程设计和制造所积累的经验，使上达科技的采样系统作为最优秀的产品得到了用户的广泛认可。

系统工作原理

　　按照设定的时间间隔，XWPC型采样头旋转一周，从运动的皮带输送机上取得了一个完整的横截面的样品。样品直接通过斜槽落入初级皮带给料机，将物料送入破碎机，破碎机将物料破碎到所要求的粒度，且不损失物料，并将水分损失保持在预定并可重复的范围内，再由缩分器缩分样品。可以选择不同的采样机以满足每一种采样的要求。最后样品被收集到防水、防尘的容器中。采样系统中的余料返回到主物料流中。根据需要可以选择几种方式：自由落下，螺旋输送机，圆管带式输送机或斗式提升机。

单元式皮带采样装置

XWPC-2000型皮带中部采样装置由初级采样机,破碎缩分单元，余煤返回系统及电气控制系统组成。其中破碎缩分单元由给料机、破碎机、缩分器、样品收集器及金属结构件组成；余煤返回系统由斗式提升机、落煤管等组成。

安装在输送机中部上的AX-2000型初级采样机按设定的时间间隔在输送机上旋转一周，采取一个完整的断面样品，样品通过溜槽落入初级给料机，初级给料机将样品送入破碎机，破碎机将样品破碎后送入二级给料机，安装在二级给料机上的缩分器将缩分出的样品送入样品罐,余煤经斗式提升机及落煤管返回皮带。XWPC-2000型皮带中部采样装置具有在胶带机中部采样、缩分、集样和余煤返回等功能。采样装置为全密封设计，无物料损失和水份损失。采样装置的运行不受湿煤的影响（水份小于12%）。采样装置在运行过程中无堵煤现象。

工作顺序

电气控制系统采用可编程控制器（PLC）进行控制，系统具有现场手操控制及远程自动控制两种模式。现场手操控制用于调试、维修、单机启动。远程自动控制是当输煤胶带机起动运行后，采样系统按下列顺序自行启动：

斗式提升机 → 二级给料机 → 破碎机→ 初级给料机 → 初级采样机

当输送胶带机停止时，皮带采样系统的停止顺序正与起动顺序相反.

系统监控措施：可编程控制器是目前功能最强大的控制设备之一。它溶入了高级控制系统技术，易编程、易操作、易维护。XWPC-2000型皮带中部采样装置配有触摸屏，调整及设定参数如初级采样时间间隔,缩分器时间间隔,清扫时间及各设备的故障时间等均可通过此触摸屏进行，并可实时显示各设备的运行状态及故障信息。XWPC-2000型皮带中部采样装置自身为一套完整的系统,不需外部的人为干预,即可完成自动采样,破碎、缩分，余煤返回的全过程。
